악취통합관리
모니터링 및 포집 시스템

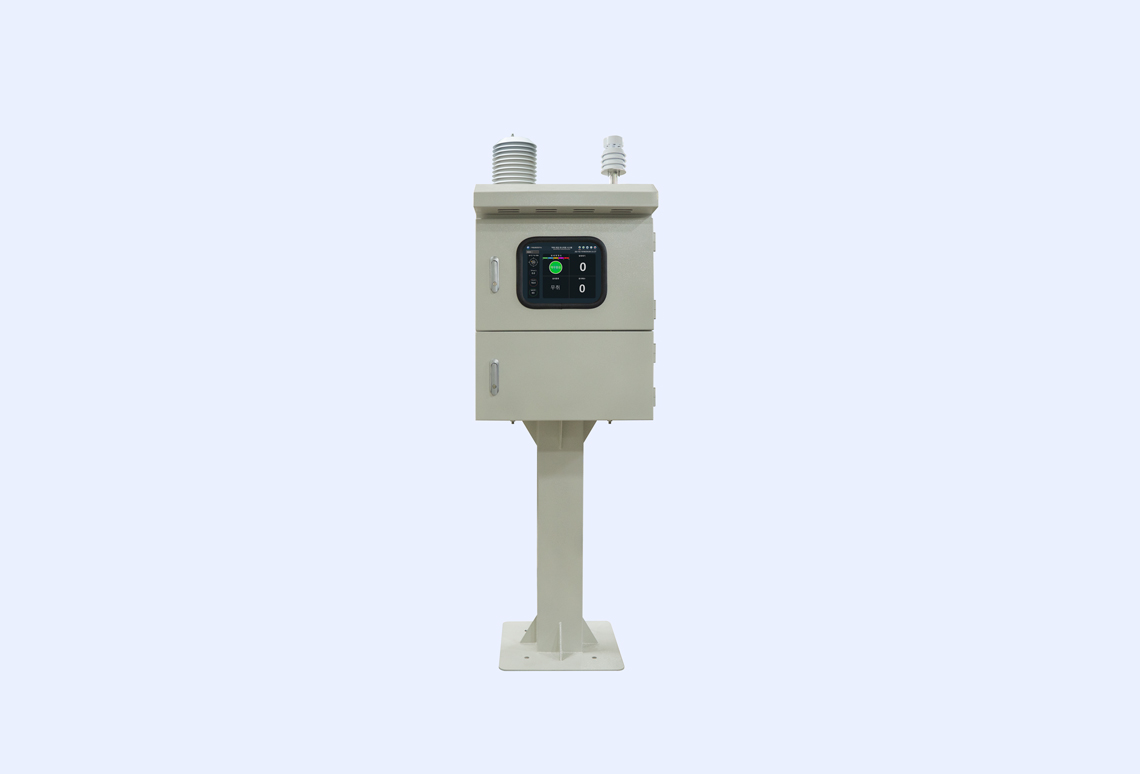

악취 모니터링 및 포집 시스템 (Odor Monitoring and Collecting System)
악취 민원이 빈번히 발생하는 공단, 음식물처리장, 폐기물 매립장, 하수처리장 축산 농가 및 주변지역에 설치하여
냄새의 종류 및 세기를 실시간으로 모니터링·포집하는 장비입니다.
이 장비는 웹, 앱 프로그램과 연동하여 악취정보를 확인할 수 있으며 모든 데이터는 서버에 저장됩니다. 필요시 조건검색으로 데이터를 조회 및 출력할 수 있습니다.
악취의 세기가 기준치 초과시 알람기능을 이용하여 확인할 수 있으며 자동/수동 포집 모드를 설정하여 상황에 맞는 포집을 실시할 수 있습니다.
특징

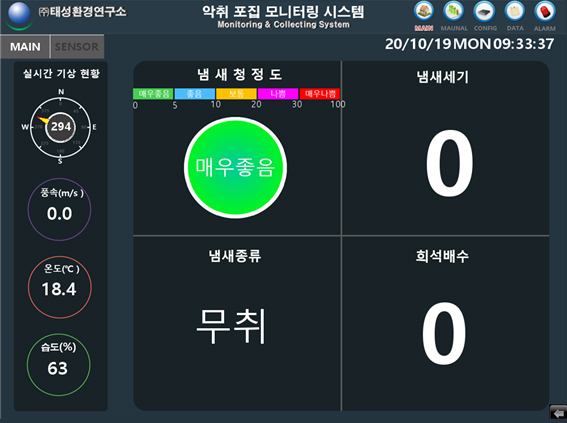

실시간 악취모니터링
ㆍ기상장치와 연동하여 실시간 기상정보 표출
ㆍ풍향정보를 통해 악취의 흐름 확인
ㆍ실시간으로 냄새청정도, 냄새 세기, 냄새 종류, 희석배수 확인
가능
가능
ㆍ실시간으로 측정된 악취정보를 서버에 저장

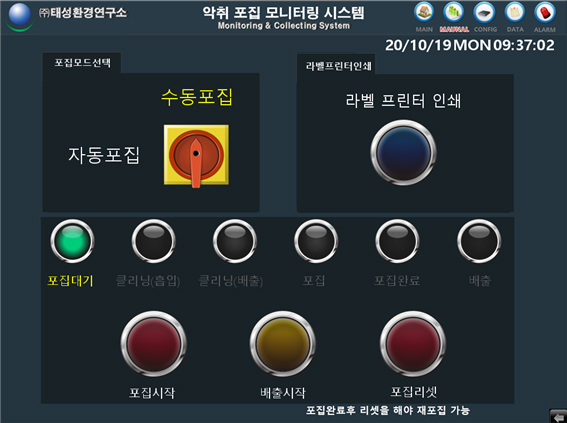

스마트한 포집 기능
ㆍ자동/원격/수동 포집모드 지원
ㆍ채널별 장비상태(대기,완료,오류) 확인 기능
ㆍ편리한 포집 관리 - 앱/웹 프로그램과 연동하여 제어
ㆍ라벨프린터 인쇄 - 포집 시점의 정보 센서 값, 기상상태 등의
데이터를 출력, 백에 부착하여 포집된 백 관리
데이터를 출력, 백에 부착하여 포집된 백 관리
사용자를 위한 다양한 기능 지원(기본 지원 및 확장 가능)
ㆍ측정데이터 실시간 출력 및 조회 기능
ㆍ소모품 별 설치날짜 / 교환주기 등을 입력하여 관리. 교체주기 알림 기능
ㆍ악취농도 임계치 초과시 자동 앱 알림 기능
ㆍ측정기, 포집기 외함의 방수, 방열, 방진, 방충 기능
ㆍ측정기, 포집기 일체형 및 분리형 선택 가능
ㆍ기기상태 안내 메시지 표시 기능
ㆍ실시간 통신상태 표시 기능
ㆍ일일,주간,월간,년간 보고서 작성 기능
ㆍ악취 확산 예측 및 추적 기능
ㆍ냄새 진단 기능
ㆍ악취측정결과 조회 및 설정 변경 기능
ㆍ통신방식 선택 및 확장 가능
ㆍ지리공간정보 및 센서정보 연계 처리 기능

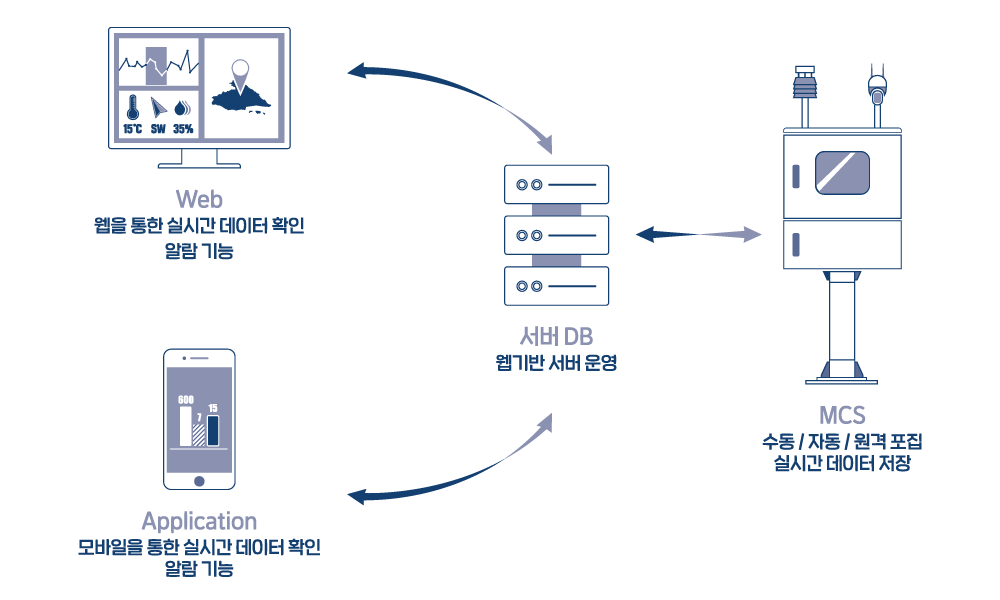

구성도

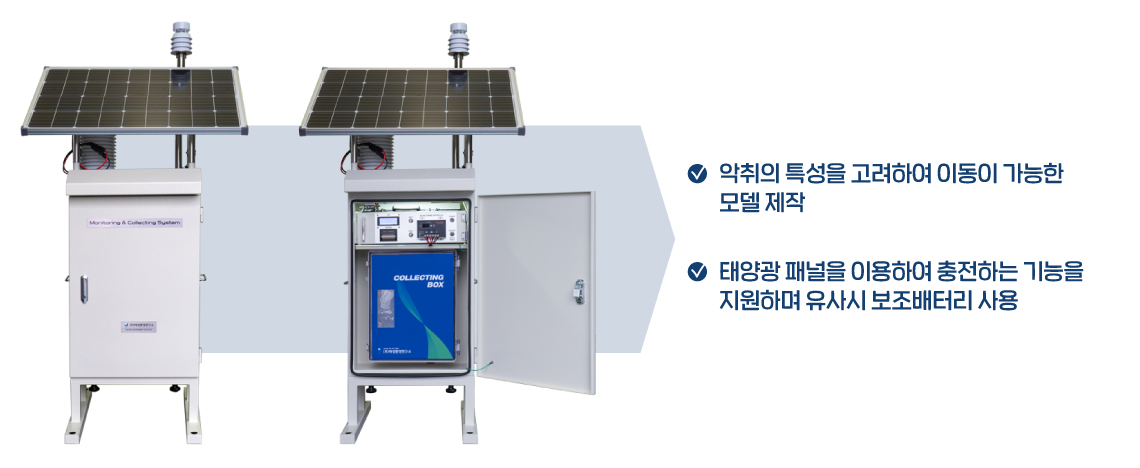

이동식 악취 모니터링 및 포집 시스템
사양
| 센서감지부 | ㆍ센서감지부는 저농도의 주요 악취유발물질에 대해 폭넓은 감지 능력을 갖는 악취센서를 사용 ㆍ외부 환경(온도, 습도)의 변화에 따라 센서의 출력값이 크게 영향 받지 않는 센서 사용 ㆍ감지센서 선택 가능(Toluene, Trimethylamine, Methylmercaptan, H2S, NH3, CO, EtOH, VOCs, CO2, HCHO, SOx, NOx 등) |
||
| 제어장치부 | ㆍ측정된 센서의 값들을 표시장치에 Serial 통신을 통해 데이터를 전송하는 장치부 |
||
| 표시장치부 | ㆍ측정된 악취정보 및 기상정보 데이터를 표출되도록 구성 ㆍ반영구적인 HMI 터치 패널로 구성, 외부의 필요 기능 구현 및 데이터 확인 기능 ㆍ편리기능(Zero, Span 보정) 및 다양한 기능(수동포집, 자동포집, 예약포집, 예약포집, 원격포집, 소모품 교체설정 등) |
||
| 통신장치부 | ㆍ실시간 악취측정기로부터 측정된 센서 측정값과 악취정보 및 기상정보를 서버로 전송 ㆍ데이터의 안정적인 전송을 위해서 LTE 라우터 통신 방식으로 실시간 전송 |
||
| 포집장치부(시료채취장치부) | ㆍ자동포집 시 시료포집은 악취공정시험방법에 따라 신속하게 바탕 시료 공기로 1회 이상 포집백을 크리닝하며, 크리닝 완료 후 시료 포집 시작 ㆍ포집상태는 관리자에게 문자메세지로 통보함 ㆍ현장 수동포집, 웹프로그램을 통한 원격포집 및 예약 포집 가능함 ㆍ라벨프린터를 사용하여 포집장소, 시각, 기상정보 등을 스티커에 인쇄하여 포집백에 부착 가능함 |
||
| 외함 및 내부구성 | ㆍ외부 환경변화로부터 장치 보호 및 시건장치가 있는 옥외방수 개폐 방식의 모델 ㆍ이중 도어 구조이며, 재질은 SUS 1.5T로 제작됨 ㆍ외함 내부 온도를 조절하는 히터 및 FAN을 설치하여, 자동 조절되도록 함 |
||
| 전원장치부 | ㆍ전원 : 220VAC, 60Hz, 정전 시 전원공급장치 및 자동충전장치가 반영된 구조 ㆍ본 장비의 전원은 220V를 기본으로 사용하는 구조, 과전압/과전류 방지회로를 포함하는 장치 구성 |
||
| 암호화 데이터 컨트롤러 모듈 사양 | ㆍLinux OS ㆍCPU : Quad Core 1.2GHz ㆍRAM : 1GB / Memory : 4Gb ㆍ데이터 암호화 전송프로그램 내장 ㆍ1/O Port : LTE, RS-232, RS-485, USB, HDMI, Ethernet |
||
